隔离砂对预铺防水卷材性能影响分析

2020-05-12   能辉动态

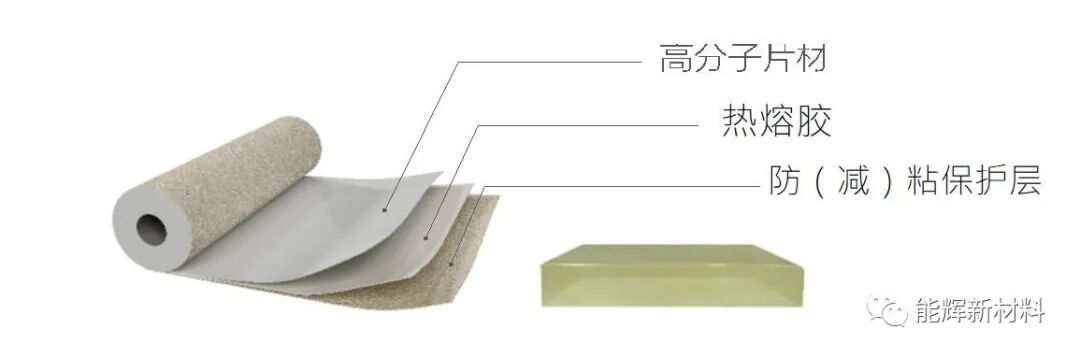

预铺防水卷材是由主体材料、自粘胶、表面防(减)粘保护层(除卷材搭接区域)、隔离材料(需要时)构成的,与后浇混凝土粘结,防止粘结面窜水的防水卷材


隔离砂是表面防(减)粘保护层中的一种(另一种是防粘涂层)对预铺防水卷材产品的性能影响非常大。

市面上砂(沙)的种类繁多,每种砂的特性各不相同。并不是每种砂都适合作为预铺防水卷材的表面防(减)粘保护层使用。

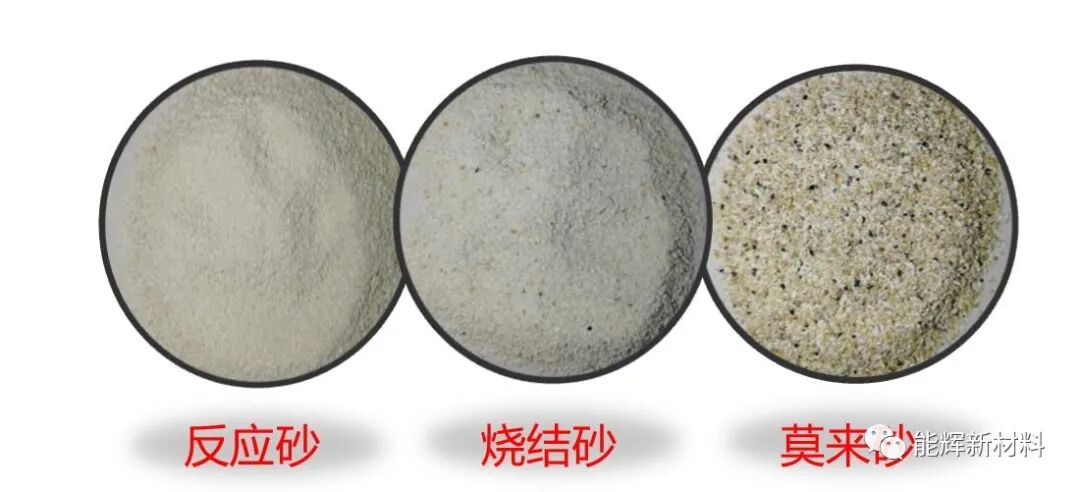

一、砂(沙)的种类:
1、反应砂是由特殊硅酸盐材料煅烧养护而成,其表面的特殊添加剂可提升产品粘接强度和抗紫外性能,是预铺防水卷材中非常好的表面防(减)粘材料

2、烧结彩砂彩砂分为天然彩砂、烧结彩砂、临时染色彩砂、永久染色彩砂)是一种以矿物颗粒(石子)为原料,加入无机颜料和特殊涂层,经过高温烧结而成。主要用于沥青瓦和防水材料上。
由于原料来源涉及到不同的矿,不同厂家的生产工艺也有差别,所以不同地方的烧结彩砂会有差异。
3、莫来砂是高岭土经高温烧结而成。高岭土是一种非金属矿产,以高岭石族粘土矿物为主的粘土和粘土岩。莫来砂性能相对比较稳定。
4、ISO标准砂是我国等同采用ISO679:1989国际标准生产的、检验水泥强度用的法定基准材料,也是GB/T 23457-2017《预铺防水卷材》中,用于制作标准砂浆试件的原料之一。其粒径大小有特别要求,不适合用于预铺防水卷材防(减)粘材料。
5、石英砂是石英石经破碎加工而成的石英颗粒,主要用于玻璃、铸造、陶瓷、防火材料、冶炼硅铁等。

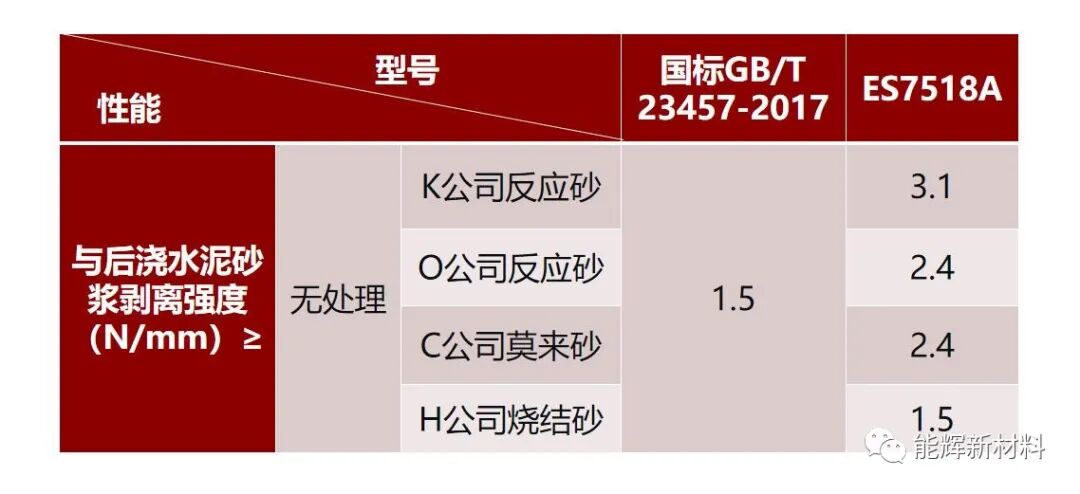

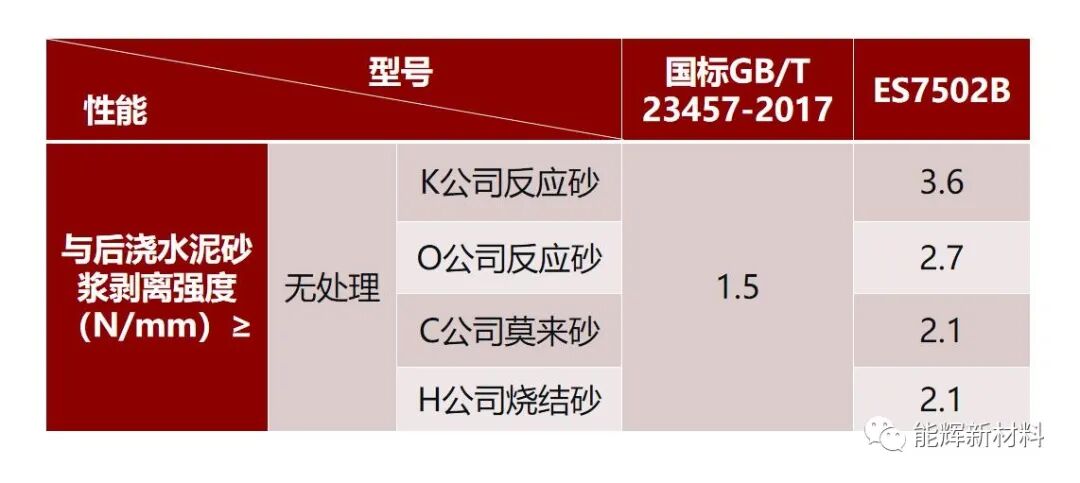

二、隔离砂的种类对性能的影响,以不同砂做对比测试:

选择合适的砂是第一步,要达到好的性能,在生产过程中还有很多需要注意的事项。

三、生产过程注意事项:

1、适当的压砂压力:

 压力过小、在胶温较低的情况下,砂子只是附着在胶层表面,容易掉砂,剥离强度下降。

压力过大,较大粒径的砂子容易穿透胶层损伤片材,导致片材强度检测不合格。

2、适当的胶层温度:

撒砂前的烘道温度,建议设定在50~60℃。

这个温度范围既有利于砂子嵌入胶层,形成更大的接触面积,提升剥离强度,又不会导致片材变形。

3、粒径适中的砂子(建议目数:30~60目)

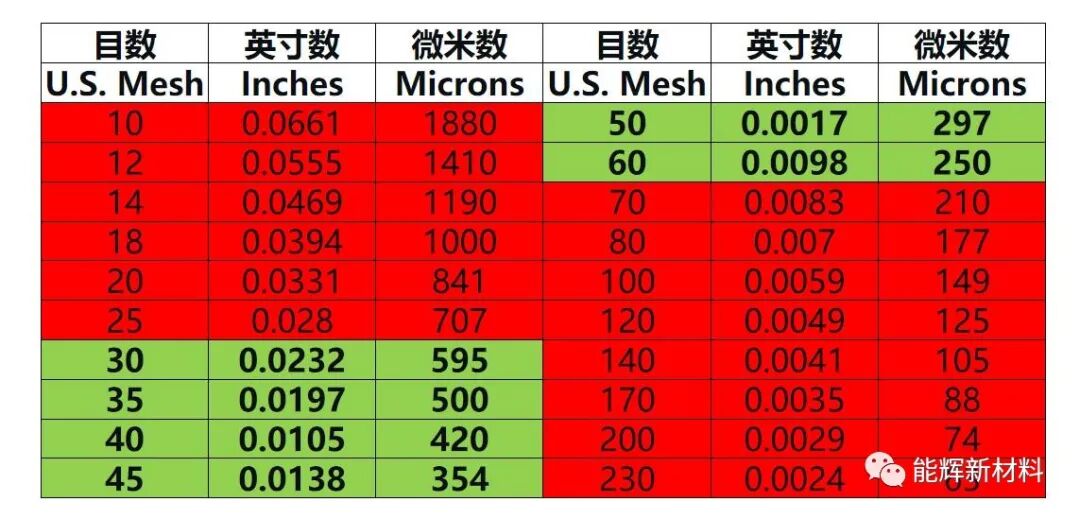

                                     目数与粒径对照表

砂子目数过小粒径过大会产生以下问题:

a、砂无法完全覆盖胶面,不能有效阻隔紫外线,产品容易老化;

b、粘接面积减小,剥离强度会下降;

c、粒径过大容易刺破卷材。

砂子目数过大粉末较多时,不能使砂子与胶面和水泥砂浆同时形成有效粘接,影响粘接效果。

◆  所以需要一些目数偏差不是很大的砂子进行搭配,使其达到既能满粘,又能保证砂子与胶面和水泥砂浆的有效粘接。

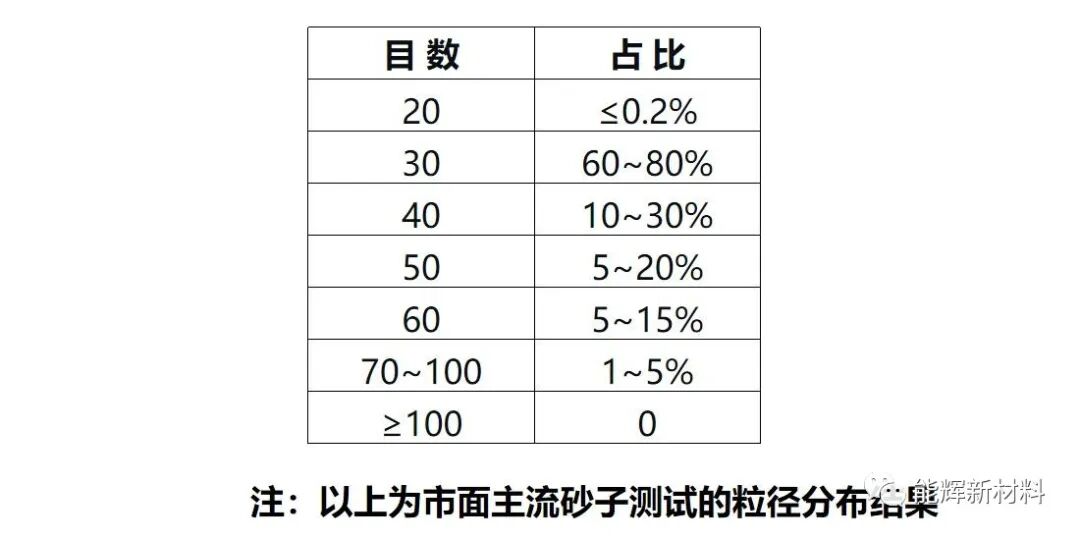

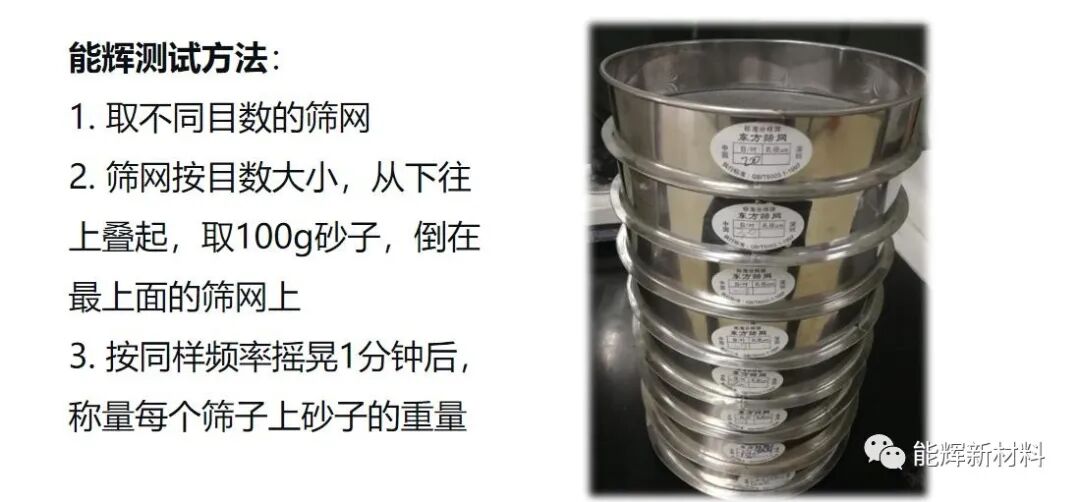

砂子粒径分布测试

砂子级配

4、适当的撒砂量

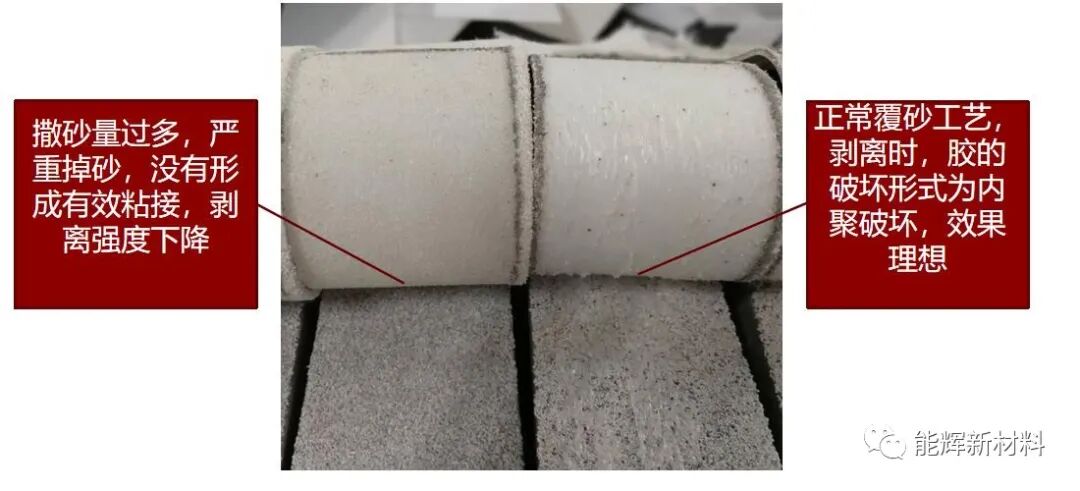

撒砂量过多,多出的砂子不能与热熔胶接触(浮砂),最终影响剥离强度;

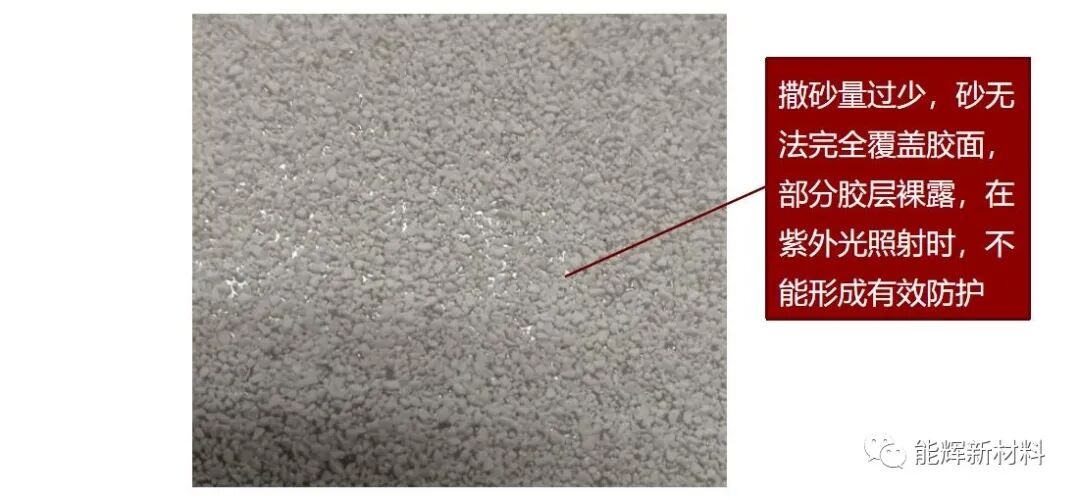

撒砂量过少,砂无法完全覆盖胶面,不能对胶层形成有效保护,影响老化后的剥离强度;

理想的覆砂状态:砂子嵌入胶层,同时完全覆盖胶层。


小结:
隔离砂的种类不同,与胶的粘接效果不同;
◆隔离砂嵌入胶层程度,嵌入胶层一半为宜;
◆撒砂前的烘道温度,建议设定50~60℃;
◆隔离砂的目数,一般建议30~60目
◆隔离砂对胶层表面达到满覆效果最好。
广东能辉新材料科技有限公司是接触预铺式非沥青基高分子自粘胶膜防水卷材最早的胶粘剂生产企业之一,从2013年就开始进入防水行业对接客户,并于2015年确立起“1+N”发展战略,专注于防水行业胶粘剂新材料解决方案的研究,在这几年中服务了一百多家防水企业,积累了相当多的经验。我们将持续通过平台和所有防水同仁共同探讨,一起助推高分子自粘胶膜防水卷材的高质量发展。



您可能还会感兴趣的内容 :

● 隔离砂对预铺防水卷材性能...

● 热熔胶对高分子自粘防水卷...

● 2019中国防水展-广东...

● 创新 探索 追求—全国第...

● 广东能辉2019年5月2...

● 5.18-5.20广东能...

● 广东能辉祝天下母亲母亲节...

● 化工原料大涨,胶粘剂或将...

● 化工原料大涨,胶粘剂或将...

● 化工原料大涨,胶粘剂或将...

0
